【MNI152脳血管支配領域3Dアトラス】脳梗塞診療・神経局在診断を革新するWebツールの制作過程と臨床活用法

脳神経内科 脳梗塞 神経画像 診断ツール

脳梗塞の急性期診療や画像診断において、MRI上の虚血病変がどの血管支配領域（ACA/MCA/PCA/穿通枝/椎骨脳底動脈系）に属するかを正確に同定することは、病型診断（アテローム血栓性・心原性・ラクナ）や神経症候の解釈に不可欠です。本記事では、1,298例の脳梗塞DWI病変に基づく最新のMNI152標準脳デジタルアトラス1を活用し、ブラウザ上で直感的に3断面（Axial/Coronal/Sagittal）をスクロールして血管名・灌流解剖・神経症候を即時確認できる「MNI152 脳血管支配領域 3Dアトラス」の制作過程と臨床活用法を詳しく解説します。

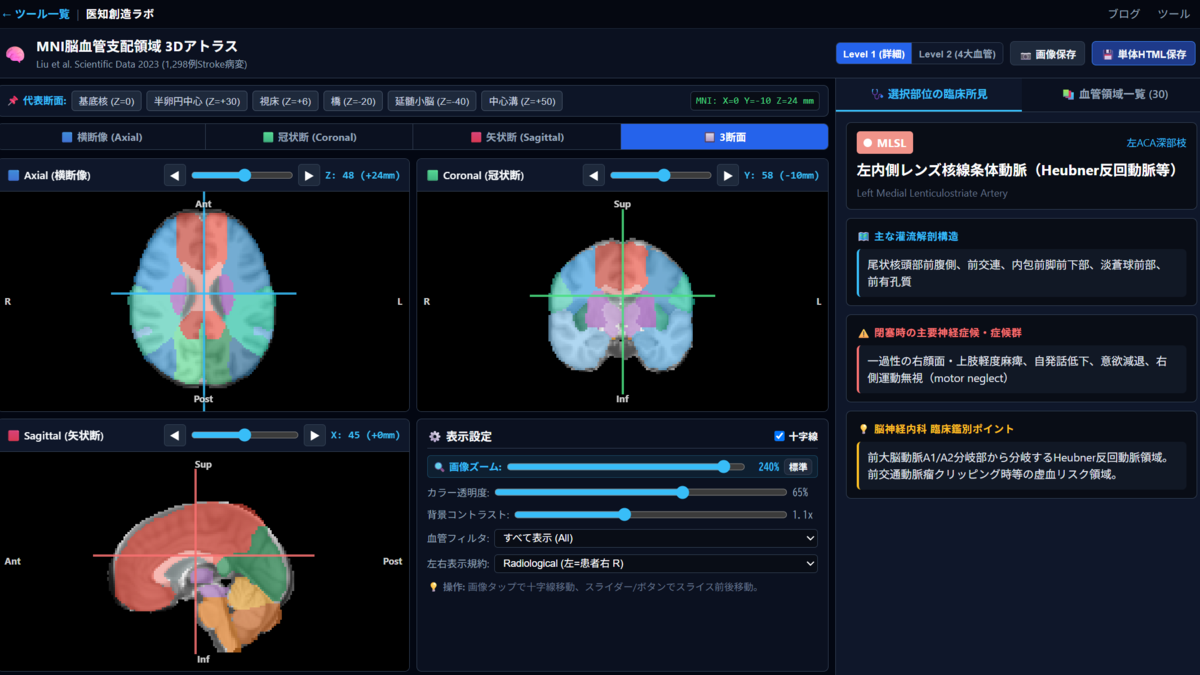

🧠 MNI152 脳血管支配領域 3Dアトラス（Web無料公開）

PC・スマホのブラウザで即座に動作。3断面連動スライサー、詳細30領域・4大血管切り替え、脳梗塞臨床所見の即時表示に対応。

👉 血管支配アトラスツールを開く（無料）

1. 開発の背景：なぜ今「MNI標準脳 3D血管支配アトラス」が必要なのか？

脳神経内科の救急外来や病棟診療において、頭部MRIの拡散強調画像（DWI）で高信号を認めた際、私たちは常に「この病変はどの動脈の支配域か？」「主幹動脈閉塞か、穿通枝（ラクナ）か、あるいは境界領域（Watershed）梗塞か？」を判断しています。

従来、血管支配領域の同定には Tatu らの古典的な脳血管解剖図譜2,3（1996, 1998）が世界中で教科書的に参照されてきました。しかし、古典的図譜には以下のような実臨床・研究上の課題がありました：

  • 2Dスライスの限界：実際のMRI断面の傾き（OM lineやAC-PC line）やスライス厚によって、2D図譜と完全に一致させることが難しい。
  • 深部穿通枝・境界領域の曖昧さ：内包後脚や視床、基底核周囲において、外側レンズ核線条体動脈（LSA）、Heubner反回動脈、前脈絡叢動脈（AChA）、後脈絡叢動脈の境界が視覚的に把握しにくい。
  • 定量的・デジタル解析との非互換性：Neuroimaging研究やAI画像解析で標準とされる MNI152 座標空間に直接マッピングされたオープンな対話型ツールが不足していた。

そこで今回、最新のオープンサイエンス知見とWeb技術を融合し、「臨床現場で3秒で使え、カンファレンスや講義スライドにもそのまま活用できる3Dデジタルアトラス」を自作・公開することにしました。

2. ベースデータ：1,298例の脳梗塞病変に基づく最新アトラス

本ツールの核となるデータセットには、Johns Hopkins大学の Chin-Fu Liu らの研究グループが Scientific Data (Nature Portfolio) に発表した "Digital 3D Brain MRI Arterial Territories Atlas"1 を採用しました。

📚 採用データセットの特長
  • 1,298名の急性期・亜急性期脳梗塞患者のDWI病変を手作業で追跡・MNI152標準空間に非線形変形位置合わせして構築。
  • 大脳半球（テント上）だけでなく、脳幹・小脳（テント下）まで網羅。
  • Level 1（詳細30領域）とLevel 2（主要4大血管系）の階層構造を持つ。

分類されている主要血管領域（Level 1）

血管系統 詳細領域名（略称） 主な灌流解剖構造
🔴 ACA系 前大脳動脈皮質枝 (ACAL/R)
内側レンズ核線条体動脈/Heubner (MLSL/R)		 大脳半球内側面（傍中心小葉、帯状回、補足運動野）、尾状核頭部腹側、内包前脚前下部
🔵 MCA系 外側レンズ核線条体動脈/LSA (LLSL/R)
前頭枝・頭頂枝・側頭枝・後頭枝・島枝		 被殻、淡蒼球外節、内包後脚、中心前・後回外側部、Broca野、Wernicke野、島皮質
🟢 PCA系 側頭枝 (PCATL/R) / 後頭枝・鳥距動脈 (PCAOL/R)
後脈絡叢・視床穿通動脈 (PCTPL/R)		 一次視覚野（鳥距溝）、舌状回、海馬傍回・海馬、視床背内側核・視床枕
🟣 AChA系 前脈絡叢動脈 (ACTPL/R) 内包後脚後部、外側膝状体、視索、淡蒼球内節、海馬鉤
🟠 VB系 脳底動脈橋枝 (BL/R) / 上小脳動脈 (SCL/R)
下小脳動脈/AICA・PICA (ICL/R)		 橋基底部・被蓋、小脳半球上面・歯状核、延髄背外側、小脳半球下面

3. 制作過程：いかにしてミリ秒で動くWebビューアーを作ったか

3D医用画像（NIfTIファイル）のビューアーは通常、大容量のファイルダウンロードや重い描画ライブラリを必要とします。しかし、外来診療やカンファレンスの場で「ローディングに数十秒待たされるツール」は使われません。

そこで以下の技術的工夫を行い、「容量わずか450KB・完全オフライン・起動0秒」の自己完結型HTMLアプリを実現しました：

① 2mm等方リサンプリングとバイナリ圧縮

MNI152 1mmフルボリューム（182×218×182）から、Web表示用に最適化した2mmボリューム（91×109×91）を生成。T1解剖画像、Level 1アトラス、Level 2アトラスを単一のUint8配列にパッキングし、Gzip圧縮することでデータサイズをわずか 288 KB に圧縮しました。

② ブラウザ標準 `DecompressionStream` による高速展開

外部ライブラリに依存せず、最新ブラウザにネイティブ実装されている `DecompressionStream('gzip')` API を使用して、Base64文字列からメモリ上に数ミリ秒で3Dボリュームを展開します。

③ HTML5 Canvas による3断面リアルタイム連動（MPR）

Axial（横断像）、Coronal（冠状断）、Sagittal（矢状断）の各断面を純粋な Canvas `putImageData` でレンダリング。マウスホイールスクロールやクリックによる十字カーソル移動にミリ秒単位で追従します。

④ 脳神経内科 臨床知識ベースの統合

単なる血管名の表示にとどまらず、クリックした領域ごとに以下の情報を即座に表示する臨床データベースを内蔵しました：

  • 主な灌流解剖構造（例: 中心後回、内包後脚、外側膝状体、鳥距溝など）
  • 閉塞時の主要神経症候・症候群（例: Broca失語、純粋運動性片麻痺、Dejerine-Roussy視床痛症候群、Wallenberg症候群、Gerstmann症候群など）
  • 臨床鑑別ポイント（例: 「MCA梗塞とACA梗塞の麻痺優位部位の違い」「AChA症候群の古典的3徴」など）

⑤ スマートフォン・タブレットへの完全最適化（タッチ操作＆単一断面タブ）

外来ブースや病棟回診中、当直室など「スマートフォン片手に確認したい」臨床現場のニーズに応え、スマホ専用のレスポンシブUIを実装しました：

  • 単一断面拡大タブ：スマホ画面では「🟦 横断像」「🟩 冠状断」「🟥 矢状断」をタブで切り替え、画面幅いっぱいに大きく高精細表示。
  • 親指スライス送り（◀ / ▶ ボタン）：スライダーに加えて前後に1スライスずつ確実に送れるステップボタンを配置。
  • 直感的なタッチ操作：画面を指でタップ・ドラッグするだけで十字カーソルが追従し、直下の臨床所見カードが即時更新されます。

4. 臨床・教育での活用シーン

📌 主な活用シーン

  1. 急性期脳梗塞のカンファレンス・読影：DWIの病変部位と照合し、責任血管と閉塞機序（塞栓・血栓・血行力学性）を迅速に検討。
  2. 病棟・当直帯でのスマホ即時確認：ベッドサイドや当直室からスマホでサッとアクセスし、脳幹・小脳・穿通枝の微小病変の支配域を確認。
  3. 研修医・医学生のベッドサイド指導：「なぜこの患者さんは右片麻痺と失語があるのに視野障害がないのか？（MCA上幹梗塞）」「なぜこの小さな病変で麻痺・感覚・視野障害が揃うのか？（AChA梗塞）」といった神経解剖の理解促進。
  4. 学会発表・講義スライドの作成：ツール内の「📷 スライス画像出力」ボタンをクリックすると、現在の3断面と臨床症候サマリーが高解像度PNG画像としてワンクリックで保存されます。

5. まとめとツールへのアクセス（完全オフライン版も配布）

解剖学的な知見と最新のデジタルアトラス、そしてWebテクノロジーを組み合わせることで、日常診療や医学教育を強力にサポートするツールを作成することができました。

本ツールはどなたでもPC・スマホのブラウザから完全無料でご利用いただけます。また、「病院の電子カルテ端末やインターネットのないスタンドアローンPCで使いたい」という先生向けに、ダウンロードしてダブルクリックするだけで完全オフライン動作する単体HTMLパッケージ（ZIP）も無料配布しています。

🧠 アトラスツールへのアクセス＆オフライン版ダウンロード

💻 スタンドアローンPC（院内電子カルテ等）での3ステップ起動手順

  1. ダウンロード：上の「スタンドアローン版（ZIP）」ボタンをクリックし、パッケージ（約310KB）をPCに保存します。
  2. USBメモリ等でオフラインPCへコピー：ZIPを展開して得られる単一HTMLファイル（MNI_脳血管支配領域_3Dアトラス_完全オフライン版.html）を、病院の電子カルテ端末や研究室PCにコピーします。
  3. ダブルクリックで即時起動：ファイルをダブルクリック（またはMicrosoft Edge / Chrome / Safari等のブラウザにドラッグ＆ドロップ）するだけで、インターネット通信なしに0秒で起動・動作します。
💡 院内セキュリティ上の特長: 外部サーバー通信やCDNへのアクセスを一切含まず、画像データ・臨床メタデータ・描画エンジンがすべて1つのHTMLファイル内に完結（完全内包）しています。ネットワーク遮断された電子カルテ環境でもセキュリティ上の懸念なく安心してご利用いただけます。

関連記事（こちらもあわせてお読みください）

よくある質問（FAQ）

Q. スマートフォンやタブレットでも動きますか？

はい、iPhone（iOS Safari）やAndroid（Chrome）に完全対応しています。スマホ専用の単一断面タブやタッチスライス送りボタンにより、片手でも快適に操作いただけます。

Q. FSLや3D Slicerなどの研究用ソフトウェアでも生データを使えますか？

はい、オープンソースリポジトリにて 1mm MNI152 空間の NIfTI 形式ファイル（.nii.gz）および FSL 用カラーマップ（.lut）、3D Slicer 用カラーテーブル（.txt）を公開しています。

参考文献

  1. Liu CF, Hsu J, Xu X, et al. Digital 3D Brain MRI Arterial Territories Atlas. Sci Data. 2023;10(1):74. Published 2023 Feb 7. doi:10.1038/s41597-022-01923-0 (PMID: 36739282)
  2. Tatu L, Moulin T, Bogousslavsky J, Duvernoy H. Arterial territories of human brain: cerebral hemispheres. Neurology. 1998;50(6):1699-1708. doi:10.1212/wnl.50.6.1699 (PMID: 9633714)
  3. Tatu L, Moulin T, Bogousslavsky J, Duvernoy H. Arterial territories of the human brain: brainstem and cerebellum. Neurology. 1996;47(5):1125-1135. doi:10.1212/wnl.47.5.1125 (PMID: 8909417)
