はじめに
研修医の皆さん、日々の診療お疲れ様です。脳神経疾患の診療において、頭部MRIは不可欠な検査となっています。CTと並び、脳梗塞、脳出血、脳腫瘍、感染症、変性疾患など、多岐にわたる疾患の診断や治療方針決定に重要な情報を提供します。
しかし、その原理や多彩な撮像法、そして膨大な情報量から、苦手意識を持つ方も少なくないかもしれません。この記事では、研修医の皆さんが頭部MRIの基本的な知識を身につけ、自信を持って読影に臨めるようになることを目指し、その第一歩を解説します。
目次に戻る
1. MRIの基本原理：何を見ているのか？
MRI（Magnetic Resonance Imaging：磁気共鳴画像）は、非常に強い磁石と電波を使って、体内の水素原子核（プロトン）の情報を画像化する技術です。難解な物理学は一旦置いておき、ここでは「体内の水の分布や状態を見ている」と大まかに理解しましょう。
私たちの体の約60%は水（H₂O）でできており、その水素原子核（プロトン）は普段、バラバラな方向を向いています。MRI装置の強力な磁場の中に入ると、これらのプロトンは磁場の向きに沿って整列します。そこに特定の周波数の電波（RFパルス）を照射すると、プロトンはエネルギーを吸収して一時的に向きを変えます。電波を切ると、プロトンは元の状態に戻ろうとしますが、その際、吸収したエネルギーを放出し、微弱な信号を発します。この信号を捉えて画像化するのがMRIです。
重要なのは、組織の種類によってプロトンの密度や周囲の環境が異なるため、信号の戻り方（緩和時間）が違うということです。この緩和時間の違いを利用して、様々なコントラストの画像を作成します。代表的なものが、後述するT1強調画像とT2強調画像です。
目次に戻る2. 主要な撮像シーケンスとその特徴
頭部MRIでは、目的に応じて様々な撮像シーケンス（撮像方法）が用いられます。ここでは、日常診療で最もよく目にする基本的なシーケンスを解説します。
T1強調画像 (T1 Weighted Image: T1WI)
特徴:
- 縦緩和（T1緩和）の差を強調した画像です。
- 水（脳脊髄液など）は低信号（黒く）、脂肪組織は高信号（白く）写ります。
- 灰白質は白質よりやや低信号に見えます。
主な用途:
- 解剖学的な構造の把握に優れています。脳の形、脳溝、脳回、脳室などの形態評価に適しています。
- 造影剤（ガドリニウム製剤）を用いた造影MRIのベース画像として使われます。造影剤は血液脳関門（BBB）が破綻している部位や血流豊富な腫瘍などに集積し、T1WIで高信号（白く）描出されるため、病変の検出や性状評価に役立ちます。特に脳腫瘍、炎症、感染などの評価に重要です。
T2強調画像 (T2 Weighted Image: T2WI)
特徴:
- 横緩和（T2緩和）の差を強調した画像です。
- 水（脳脊髄液、浮腫、炎症など）は高信号（白く）写ります。
- 脂肪組織も比較的高信号に見えます。
主な用途:
- 病変の検出に非常に感度が高いシーケンスです。脳梗塞、脳腫瘍、炎症、脱髄疾患など、水分量が増加する多くの病変が高信号として描出されます。
- 正常な脳脊髄液も高信号に見えるため、脳実質内の病変が脳室や脳溝に接している場合、境界が不明瞭になることがあります。
FLAIR (Fluid-Attenuated Inversion Recovery)
特徴:
- 基本的にはT2WIと同じく水が高信号に見えますが、脳脊髄液（CSF）からの信号を抑制する特殊な処理が加えられています。
- これにより、脳脊髄液は低信号（黒く）写ります。
主な用途:
- T2WIでは脳脊髄液の高信号に隠れて見えにくい、脳室周囲や脳表に近い皮質下の病変（例：多発性硬化症の脱髄斑、初期の脳梗塞、くも膜下出血後の脳表ヘモジデリン沈着など）の検出能が向上します。
- 脳浮腫も高信号として明瞭に描出されます。
拡散強調画像 (Diffusion Weighted Image: DWI)
特徴:
- 水分子の拡散運動（ブラウン運動）の制限を画像化するシーケンスです。
- 細胞毒性浮腫（細胞が腫れて水分子が動きにくくなる状態）があると、拡散が制限され、高信号（白く）写ります。
主な用途:
- 急性期脳梗塞の早期診断に極めて有用です。発症後数分〜数時間という非常に早い段階から梗塞巣を高信号として検出できます。
- ADCマップ (Apparent Diffusion Coefficient map)と組み合わせて評価することが重要です。急性期脳梗塞では、DWI高信号かつADC低信号（黒く見える）が特徴的です（T2 shine-through現象との鑑別）。
- その他、脳膿瘍、一部の脳腫瘍（悪性リンパ腫、高細胞密度腫瘍など）、クロイツフェルト・ヤコブ病などの診断にも役立ちます。
T2*強調画像 (T2 Star Weighted Image: T2*WI) または SWI (Susceptibility Weighted Imaging)
特徴:
- T2緩和時間に加え、局所的な磁場の不均一さ（磁化率効果）に非常に敏感なシーケンスです。
- 出血（ヘモグロビン分解産物であるヘモジデリン）や石灰化は、周囲の磁場を乱すため、強い低信号（黒く）として描出されます。
主な用途:
- 微小出血（脳アミロイド血管症、高血圧性血管症など）、陳旧性出血、血管奇形、石灰化病変、びまん性軸索損傷に伴う微小出血などの検出に有用です。
- SWIはT2*WIよりも磁化率効果を強調し、静脈系の情報も得やすい撮像法です。
MRA (MR Angiography)
特徴:
- 血管（主に動脈）の形態を非侵襲的に評価する撮像法です。
- 血流の信号を強調したり、静止組織の信号を抑制したりする方法で血管を描出します。
- TOF (Time-of-Flight)法: 流入効果を利用した最も一般的な非造影MRA。
- PC (Phase Contrast)法: 血流の位相変化を利用し、流速情報も得られる非造影MRA。
- 造影MRA: 造影剤を使用して血管を描出する方法。より広範囲を短時間で撮像でき、複雑な血流や低流速部位の評価に優れます。
主な用途:
- 脳動脈瘤、血管狭窄・閉塞（脳梗塞の原因検索）、血管奇形（動静脈奇形など）、もやもや病などの診断。
3. 正常解剖：読影の基礎となる地図
異常を認識するためには、まず正常な解剖構造を理解することが不可欠です。MRI画像上で以下の主要な構造を同定できるようにトレーニングしましょう。
大脳皮質（脳葉）
前頭葉、頭頂葉、側頭葉、後頭葉。それぞれの機能と大まかな位置関係を把握します。
主要な脳溝・脳回
- 中心溝: 前頭葉と頭頂葉を分ける溝。運動野（中心前回）と感覚野（中心後回）の境界。
- シルビウス裂（外側溝）: 側頭葉を前頭葉・頭頂葉から分ける深い溝。中大脳動脈が走行。
深部灰白質
- 視床: 感覚情報の中継点。脳の中心部に左右一対存在。
- 基底核: 運動調節に関与。尾状核、被殻、淡蒼球などから構成。
脳幹
中脳、橋、延髄。生命維持に不可欠な機能（呼吸、循環など）を司る。脊髄へと連続。
小脳
運動の協調性、平衡感覚を司る。後頭蓋窩に位置。
脳室系
脳脊髄液（CSF）で満たされた空間。側脳室、第三脳室、中脳水道、第四脳室。形態や大きさの変化は水頭症などの診断に重要。
主要血管（MRAで確認）
- 内頸動脈 (ICA): 総頸動脈から分岐し、頭蓋内へ。
- 中大脳動脈 (MCA): 内頸動脈の最大の終枝。シルビウス裂を走行し、大脳半球外側面の大部分を栄養。
- 前大脳動脈 (ACA): 内頸動脈から分岐し、大脳縦裂を走行。大脳半球内側面の前方を栄養。
- 椎骨動脈 (VA): 鎖骨下動脈から分岐し、頸椎の横突孔を上行、大後頭孔から頭蓋内へ。
- 脳底動脈 (BA): 左右の椎骨動脈が合流して形成。橋の前方を上行。
- 後大脳動脈 (PCA): 脳底動脈の終枝。後頭葉、側頭葉下面、視床などを栄養。
4. よく遭遇する疾患のMRI所見
ここでは、日常診療で頻繁に遭遇する代表的な疾患について、典型的なMRI所見を概説します。
脳梗塞
超急性期・急性期
発症早期からDWIで高信号、ADCマップで低信号を示すのが特徴。FLAIRやT2WIでは、発症後数時間経過してから徐々に高信号が出現。MRAで責任血管の閉塞や狭窄が確認できる場合がある。
亜急性期
DWI高信号は持続〜徐々に低下（偽正常化）、ADC低信号は正常化〜高信号化。T2WI/FLAIRでの高信号は明瞭になる。造影T1WIで病変辺縁や脳回に沿った増強効果が見られることがある。出血性梗塞を起こすとT1WIやT2*WIで信号変化を認める。
慢性期
梗塞巣は脳脊髄液に近い信号（T1WI低信号、T2WI/FLAIR高信号）となり、脳萎縮や脳軟化（嚢胞化）を伴う。DWIは正常化。T2*WIでヘモジデリン沈着による低信号を認めることがある。
脳出血
急性期診断の第一選択はCTですが、MRIでも検出可能です。出血の時期によって信号強度は複雑に変化します。
超急性期（〜数時間）
T1WI等信号〜やや低信号、T2WI高信号（オキシヘモグロビン）。DWIで高信号を示すことも。
急性期（数時間〜3日）
T1WI等信号〜やや低信号、T2WI低信号（デオキシヘモグロビン）。
亜急性期前期（3日〜7日）
T1WI高信号、T2WI低信号（メトヘモグロビン：細胞内）。
亜急性期後期（1週〜1ヶ月）
T1WI高信号、T2WI高信号（メトヘモグロビン：細胞外）。
慢性期（1ヶ月〜）
T1WI/T2WIともに低信号の辺縁（ヘモジデリン）と、中心部のT2高信号（液状成分）を呈することが多い。T2*WI/SWIではヘモジデリンによる著明な低信号域として明瞭に描出される。
脳腫瘍
非常に多様な所見を呈します。腫瘍の種類、悪性度、部位によって信号強度、形状、増強パターンは様々です。
共通する所見
- 占拠性病変 (Mass effect): 周囲の脳実質を圧排・偏位させる。
- 周囲の浮腫: T2WI/FLAIRで腫瘍周囲に広がる高信号域。
- 造影効果: 造影T1WIで腫瘍実質や辺縁が白く増強される。均一な増強、リング状増強などパターンは様々。BBBの破綻や腫瘍血管の存在を示唆。
代表的な腫瘍の例
- 神経膠腫 (Glioma): 最も多い原発性脳腫瘍。グレードにより所見は異なる。悪性度が高いほど浮腫や壊死（リング状増強）を伴いやすい。
- 髄膜腫 (Meningioma): 脳実質外（硬膜）から発生。境界明瞭で、T1WI等信号、T2WI等〜高信号、造影で均一かつ強く増強されることが多い。Dural tail sign（腫瘍に連続する硬膜の増強）が特徴的。
- 転移性脳腫瘍: 多発することが多い。境界明瞭な円形病変で、強い浮腫とリング状増強を伴うことが多い。
感染症・炎症性疾患
脳膿瘍
T1WI低信号、T2WI/FLAIR高信号の中心部（膿瘍腔）と、その周囲のリング状増強、強い脳浮腫が特徴。DWIで膿瘍腔内部が高信号を示すことが診断に有用。
髄膜炎
FLAIRで脳溝の異常高信号、造影T1WIで脳表・脳溝に沿った線状の増強効果（髄膜増強）が見られる。
ヘルペス脳炎
側頭葉内側面や辺縁系に好発。T2WI/FLAIRで高信号、DWI高信号、出血性変化を伴うこともある。
多発性硬化症 (MS)
代表的な脱髄疾患。T2WI/FLAIRで脳室周囲、皮質下、脳幹、脊髄などに境界明瞭な卵円形の高信号病変（プラーク）が多発。急性期病変は造影効果を示すことがある。
外傷
CTが第一選択ですが、MRIはCTで検出しにくい病変の評価に有用です。
びまん性軸索損傷 (DAI)
剪断力による神経線維の損傷。脳梁、皮質下白質、基底核、脳幹などに点状出血や微小病変を認める。T2*WI/SWIでの微小出血の検出、FLAIRやDWIでの病変描出が有用。
脳挫傷
脳表の損傷。出血や浮腫を伴う。FLAIR、T2*WI/SWIが有用。
5. 読影の進め方と注意点
系統的な読影
- まず全シーケンスにざっと目を通し、明らかな異常がないか確認します。
- 次に、各シーケンス（T1WI, T2WI, FLAIR, DWI, T2*WIなど）を順に、左右差や正常構造と比較しながら詳細に観察します。
- 解剖学的位置を確認しながら、信号強度、形状、辺縁、周囲への影響（浮腫、マスエフェクト）などを評価します。
- 異なるシーケンス間で病変の見え方を比較検討することが重要です（例：DWI高信号がADC低信号を伴うか、T2*WIで低信号を呈するかなど）。
臨床情報との対比
患者さんの年齢、性別、症状、発症様式、既往歴などの臨床情報は、読影の精度を高める上で不可欠です。画像所見だけで判断せず、必ず臨床情報と照らし合わせて総合的に評価しましょう。
アーチファクトへの注意
動き（体動、血流、呼吸）、金属（体内金属、歯科金属）、磁場の不均一などによって、実際には存在しない像（アーチファクト）が現れることがあります。典型的なアーチファクトのパターンを知り、病変と見間違えないように注意が必要です。
迷ったら相談
少しでも判断に迷う所見があれば、決して一人で抱え込まず、上級医や放射線科医に積極的にコンサルテーションしましょう。カンファレンスなどを通じて学ぶことも重要です。
まとめ

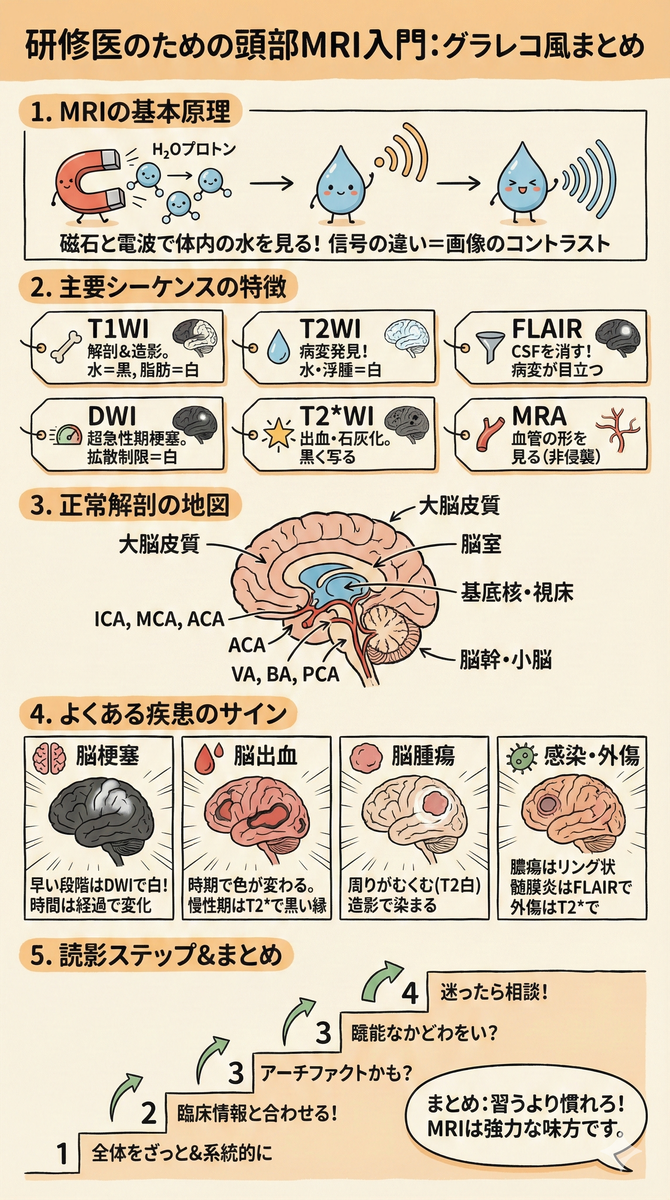

頭部MRIは、脳神経疾患の診断において非常に強力な武器です。この記事では、その基本的な原理、主要なシーケンス、正常解剖、代表的な疾患の所見、そして読影の進め方について概説しました。
最初は難しく感じるかもしれませんが、基本をしっかりと理解し、実際の症例を通じて経験を積むことで、必ず読影スキルは向上します。日々の診療の中で積極的にMRI画像に触れ、疑問を持ち、学ぶ姿勢を大切にしてください。
この記事が、皆さんの頭部MRI読影の第一歩をサポートできれば幸いです。
参考文献
- [要出典] Osborn AG, et al. Diagnostic Imaging: Brain. 3rd ed. Elsevier; 2015.
- [要出典] Mukherjee P, et al. Diffusion tensor MR imaging and fiber tractography: theoretic underpinnings. AJNR Am J Neuroradiol. 2008;29(4):632-641.
- [要出典] Mittal S, et al. Susceptibility-weighted imaging: technical aspects and clinical applications, part 2. AJNR Am J Neuroradiol. 2009;30(2):232-252.
- [要出典] Bradley WG Jr. MR appearance of hemorrhage in the brain. Radiology. 1993;189(1):15-26.
- [要出典] Chalela JA, et al. Magnetic resonance imaging and computed tomography in emergency assessment of patients with suspected acute stroke: a prospective comparison. Lancet. 2007;369(9558):293-298.
